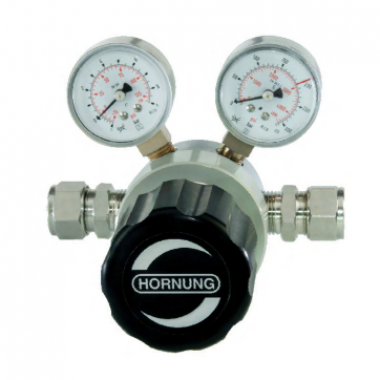

HP350 Reduktor sieciowy
Reduktor sieciowy HP350 jest jednostopniowym reduktorem ciśnienia o wysokim przepływie wykonanym z niklowanego lub chromowanego mosiądzu lub stali nierdzewnej 1.4404 i jest przeznaczony do rozprężania gazów i mieszanin gazowych do maksymalnego ciśnienia 50 bar.
Reduktor jest może być wyposażony w manometry ciśnienia wlotowego i wylotowego.
DANE TECHNICZNE:
- Obudowa: stal nierdzewna / mosiądz
- Gniazdo zaworu: PCTFE
- Membrana: stal nierdzewna 1.4435
- Nieszczelność: 10-8 mbar l/s
- Czystość gazu: do 6,0
- Ciśnienie wejściowe: maks. 300 bar
- Zakresy regulacji: 0,1–1,7 bar; 1–3,5 bar; 1–7 bar; 1–12 bar;1–17 bar 1-30 bar; 1-50 bar
- Temperatura pracy: od -20 do + 70 ° C
- Wymiary (BxHxT): 122 x 123 x 126 mm
- Waga: 1750 g
- Połączenie wylotowe: NPT 3/8 f, NPT 1/2” f
ZASTOSOWANIA:
Reduktor może być używany do wszystkich rodzajów gazów ze szczególnym uwzględnieniem gazów o czystości do 6,0 i jest urządzeniem bardzo szczelnym, gwarantującym stałe ciśnienie wlotowe nawet przy wahaniach ciśnienia wlotowego.
DANE DO ZAMÓWIENIA:
Materiał: |
Kierunek: |
Ciśnienie pracy: |
Opcje przyłączy: |
1 = stal szlachetna | 1 = z lewej do prawej | 1 = 0,1 -1,7 bar | 0 = NPT 3/8" f |
2 = mosiądz | 2 = z prawej do lewek | 2 = 1 - 3,5 bar | 1 = NPT 1/2" f |
3 = 1 - 7 bar | 6 = KLR 6mm | ||
4 = 1 - 12 bar | 8 = KLR 8 mm | ||
5 = 1 - 17 bar | 10 = KLR 10 mm | ||
6 = 1 - 30 bar | 12 = KLR 12 mm | ||
7 = 1 - 50 bar | 15 = KLR 15 mm |
HP350 | 1 | 1 | 3 | 1 | 0 | |
Typ | Materiał | Kierunek | Cisniene | Manometr | Opcje | Rodzaj gazu |
WYPOSAŻENIE DODATKOWE:
patrz pełny rozdział katalogu
7. manometry, połączenia śrubowe i akcesoria
