HP404 Punkt poboru
Kategoria: Osprzęt dla gazów czystych

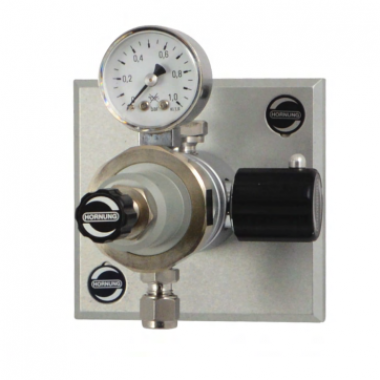

Punkt poboru HP404 montuje się na konsoli ściennej w laboratorium. Służy on jako drugi stopień, który redukuje ciśnienie do roboczego. W przypadku konserwacji jest możliwość odłączenia reduktora ciśnienia od zaworu odcinającego, aby nie trzeba było całkowicie wyłączać systemu rurociągów.
Standardowo składa się z zaworu odcinającego membranowego i precyzyjnego reduktora jednostopniowego z manometrem.
DANE TECHNICZNE:
- Materiał: aluminium - mosiądz / stal nierdzewna
- Gniazdo zaworu: stal nierdzewna
- Cv: 13,7
- Uszczelnienie: Viton/NBR
- Membrana: Viton/NBR / stal nierdzewna
- Ciśnienie wejściowe: maks. 12 bar
- Zakresy regulacji: od 50 mbar do 7 bar;
- Temperatura pracy: od -20 ° C do + 70 ° C
- Wymiary: 105 x 130 x 175 mm
- Waga: 1300 g
- Połączenia:
wlot: G1/4” f
wylot: NPT 1/8” f
ZASTOSOWANIA:
Punkt poboru HP404 z precyzyjnym reduktorem ciśnienia FR1 znajduje zastosowanie w następujących obszarach:
- Analiza gazu
- Chromatografia gazowa
- Inżynieria procesowa
- Metalurgia
- Zastosowania laboratoryjne itp.
DANE DO ZAMÓWIENIA:
| Materiał: |
Ciśnienie pracy: |
Opcje przyłącza wyjściowego: |
| 1 = aluminium - mosiądz | 1 = 170 mbar | 0 = 1/8” NPT gwint wewnętrzny |
| 2 = stal szlachetna | 2 = 350 mbar | 1 = KLR 6 mm |
| 3 = 500 mbar | 2 = zawór dozujący | |
| 4 = 700 mbar | ||
| 5 = 2,1 bar | ||
| 6 = 4,2 bar | ||
| 7 = 7,0 bar |
| HP404 | 1 | 3 | 1 | |
| Typ | Materiał | Ciśnienie | Opcje | Rodzaj gazu |
WYPOSAŻENIE DODATKOWE:
patrz pełny rozdział katalogu
7. połączenia śrubowe i akcesoria
